Kugeldrehverbindungen
Der Firma Stetzberger
Es handelt sich dabei vorwiegend um Anwendungsfälle, bei denen sowohl radiale als auch axiale Kräfte durch das Lager übernommen werden sollen. Die Lager werde von uns wahlweise mit oder ohne Verzahnung, korrosionsgeschützt oder in kundenspezifischen maßgeschneiderten Sonderausführungen gefertigt.

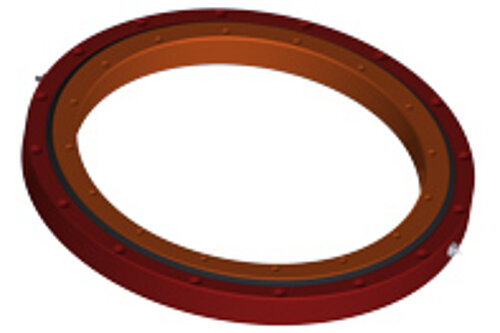

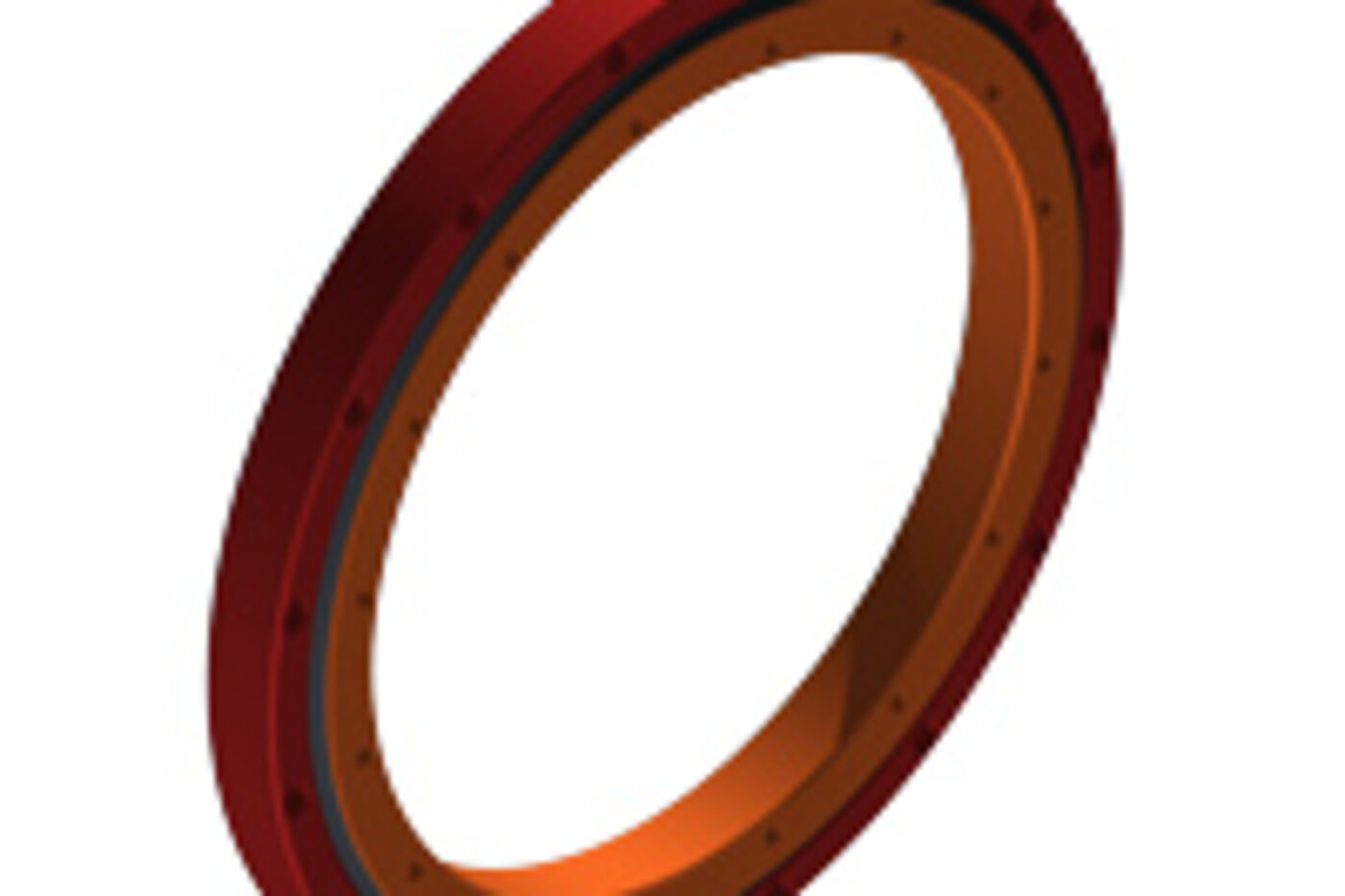

Die Lagerringe werden aus C45 oder 42CrMo4 hergestellt und wärmebehandelt. Sie sind im Bereich der Laufbahnen gehärtet. Die Wälzkörper sind Kugeln nach DIN 5401 aus 100Cr6. Die Zwischenstücke sind aus Kunststoff gefertigt und verhindern eine sich gegenseitiges Berühren der Kugeln. Die beidseitige Abdichtung erfolgt über O-Ringe aus NBR-Kautschuk. Zur Lagerbefestigung sind Bohrungen im Innen- wie im Außenring vorgesehen. Diese können auch in Sonderausführung gefertigt werden.
- lieferbar im Durchmesserbereich von 90 mm bis zu 2.000 mm

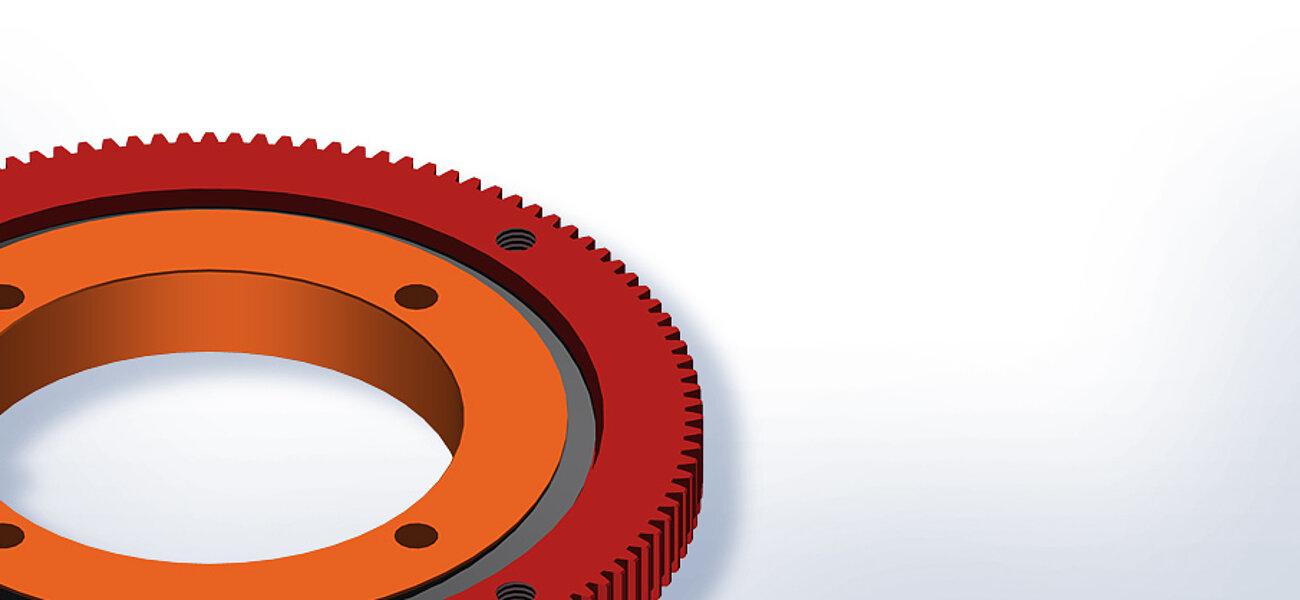

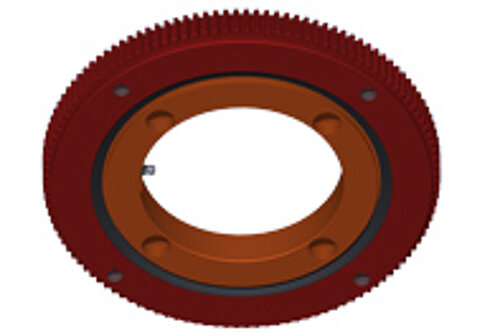

- Außen- oder Innenverzahnung der Lagerringe möglich
- individuell angepasste Drehverbindungen sowie Standardausführungen
- kürzeste Fertigungszeiten dank modernstem Maschinenpark
- andere Dichtungswerkstoffe auf Anfrage möglich
Standardbaureihe 190
| Außendurchmesser | von 200 mm - 1600 mm |
| Bauart | einreihige Vierpunktlager mit / ohne Verzahnung |
| Wirkungsweise | radial und axial |
| Verzahnung | Innen- / Außenring mit Modul 4 - Modul 16 |
| Betriebstemperatur: | -20°C - +60°C |
| Betriebsmittel: | Schmierfett, je nach Betriebsbedingungen |
| Drehgeschwindigkeit | je nach ø bis zu 200 U/min |
| Prüfung | 100% Prüfung nach Stetzberger Vorschrift |
| Montagebohrungen | Bohrungen für Zylinderschrauben Din 4762 metrische Gewindebohrungen |
| Dichtung | O-Ring oder Profildichtung in NBR Ausführung |
Mögliche Sonderausführungen
| Bauart | zweireihige Vierpunktlager |
| Betriebstemperatur: | -40°C - +120°C |
| Montagebohrungen | sämtliche Variationen möglich |
| Außendurchmesser | bis 2.000 mm |
