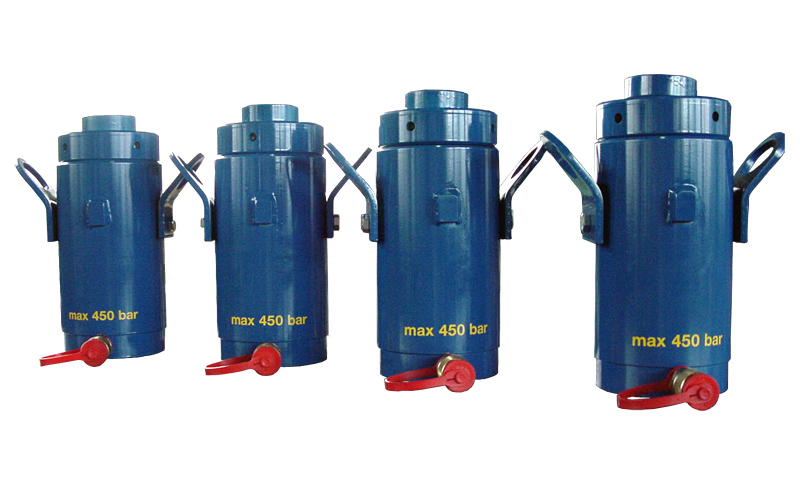

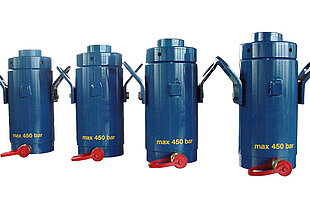

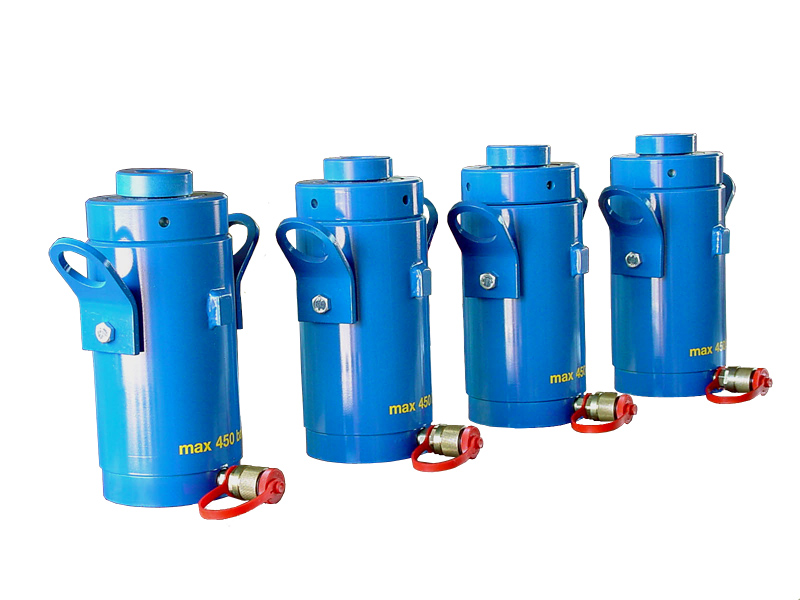

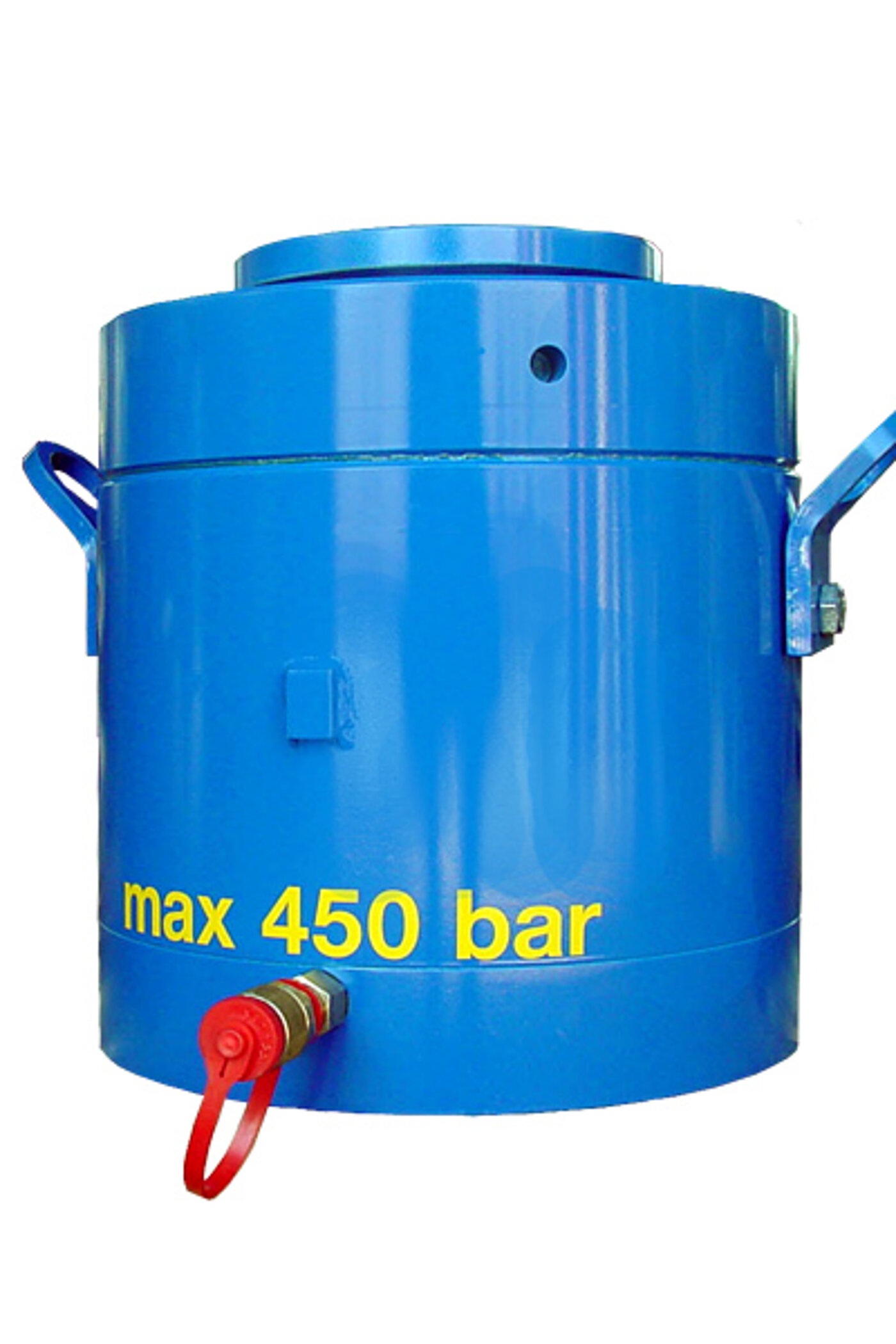

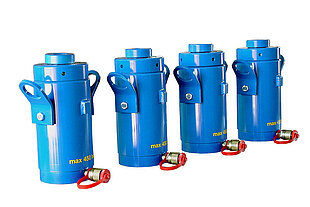

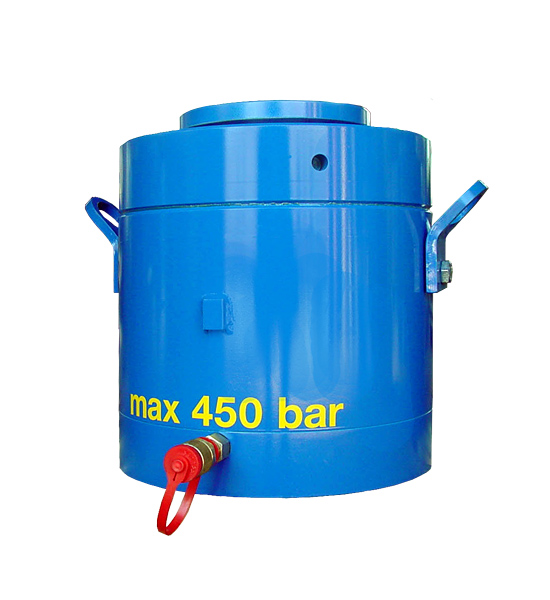

Hebeböcke

Baureihe 211

STETZBERGER Hebeböcke basieren auf einer Schraubkonstruktion. Dabei wird der Zylinderboden auf das Zylinderrohr geschraubt. Das gewährleistet eine schnelles austauschen von defekten Dichtungen vor Ort. Das Zylinderrohr ist zugleich die Stangenführung.

Alle Zylinderböden werden aus Stangenmaterial nach DIN 1013 in Werkstoff E355J2 gefertigt. Die Zylinderrohre sind nahtlos gehonte Stahlrohre die ebenfalls aus dem Werkstoff E355J2 hergestellt werden. Die Kolbenstange ist aus Ck45 gefertigt und maßhartverchromt mit einer Schichtdicke vom ca. 30 my.

Durch eine Baukastenstruktur im Bauteilsortiment kann die Montage und Demontage der Hebeböcke mit handelsüblichen Werkzeugen erfolgen. Jeder Hebebock wird nach seiner Montage unter Öl auf Dichtheit und Funktion geprüft. Basis dafür ist ISO 10100. Die Prüfergebnisse werden protokolliert.

Alle Bauteile werden in Kleinserien gefertigt und bevorratet. Im Auftragsfall fertigen wir nur Zylinderrohr und Kolbenstange nach Ihren Hub - Angaben. Für alle Hebeböcke der Baureihe 211 werden Dichtpakete mit dem kompletten Dichtungssatz für einen Hebebock lagermäßig bevorratet. Bei einer Bestellung bis 12 Uhr kommen die Dichtpakete am selben Tag zum Versand.

Standardbaureihe 211

BauartPlungerzylinder
Wirkungsweiseeinfachwirkend
Betriebsdruck max:450 bar (45 MPa)
Betriebsdruck min:10 bar (1 MPa)
Betriebstemperatur:-20°C - +60°C
Betriebsmittel:Mineralöl HL / HLP nach DIN 51524
Hubgeschwindigkeit0,1m/s
Hublängein 50mm Schritten bis 500mm
Prüfung100% Prüfung nach Stetzberger Vorschrift
AnschlussRohrgewinde nach DIN ISO 228
Zylinderrohrnahtlos gehont - H8
Kolbenstangehartverchromt - f7
KolbendichtungNutring
KolbenstangenendeKugeldruckplatte ±3°

Mögliche Sonderausführungen

Bauartdoppelt wirkend
Betriebsdruck max:700 bar (70 MPa)
Hublängebis 5000mm
Anschlussmetrisches Gewinde nach ISO
Flanschbefestigung nach ISO
Kolbenstangenendemit Stellring
