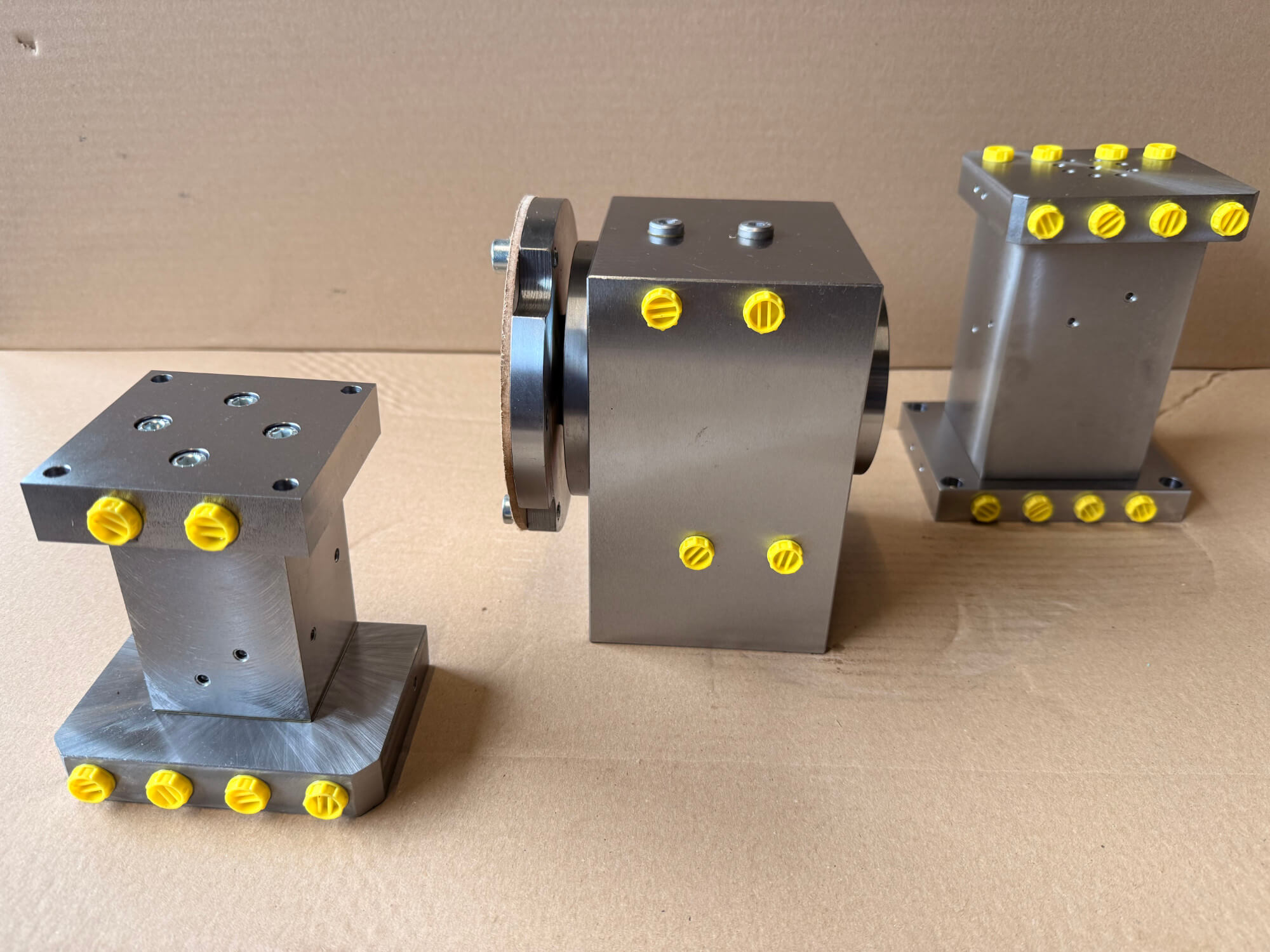

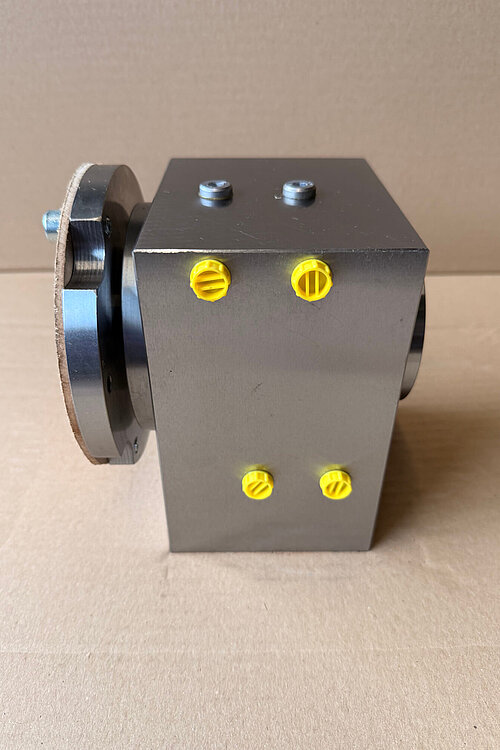

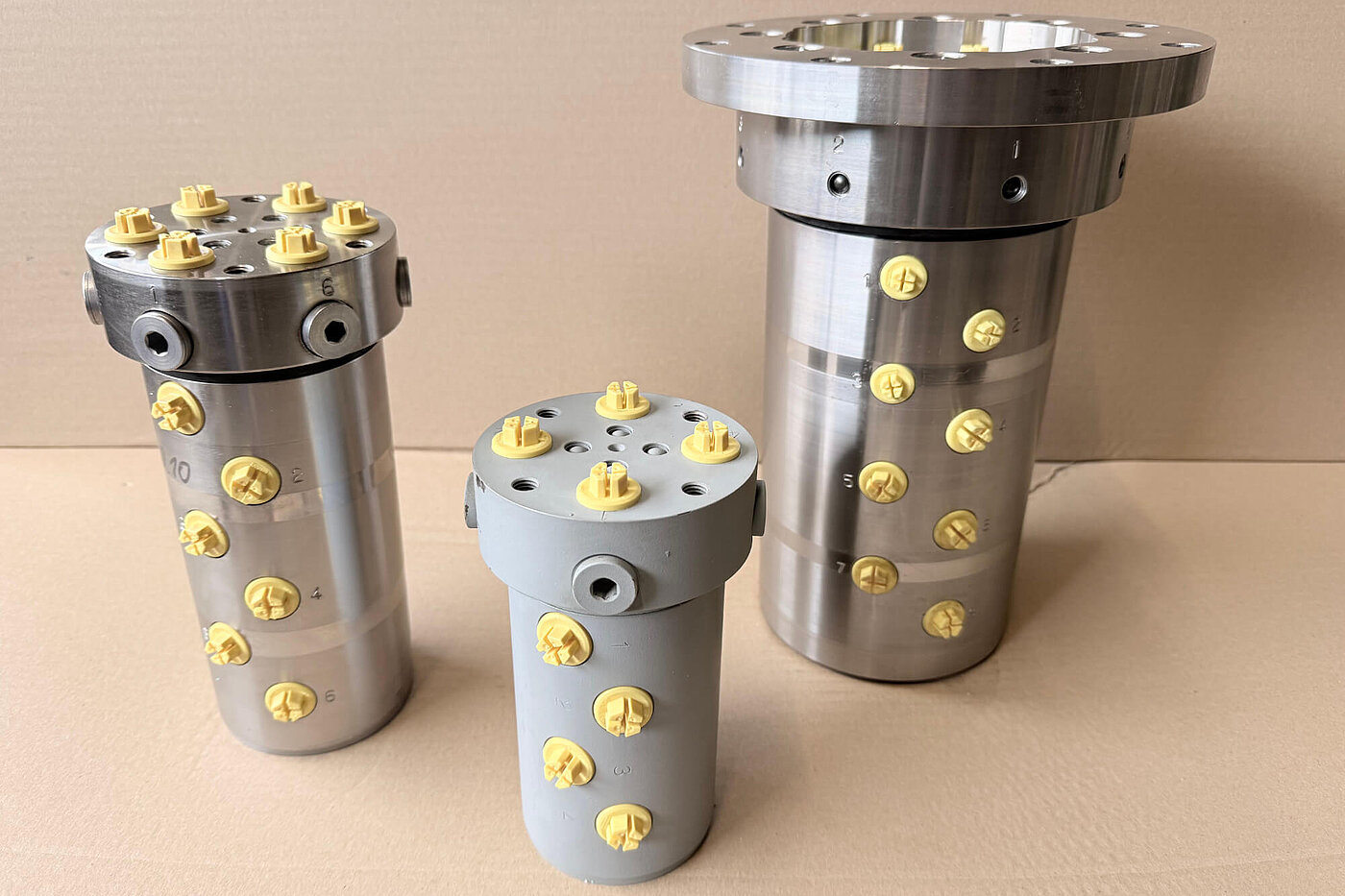

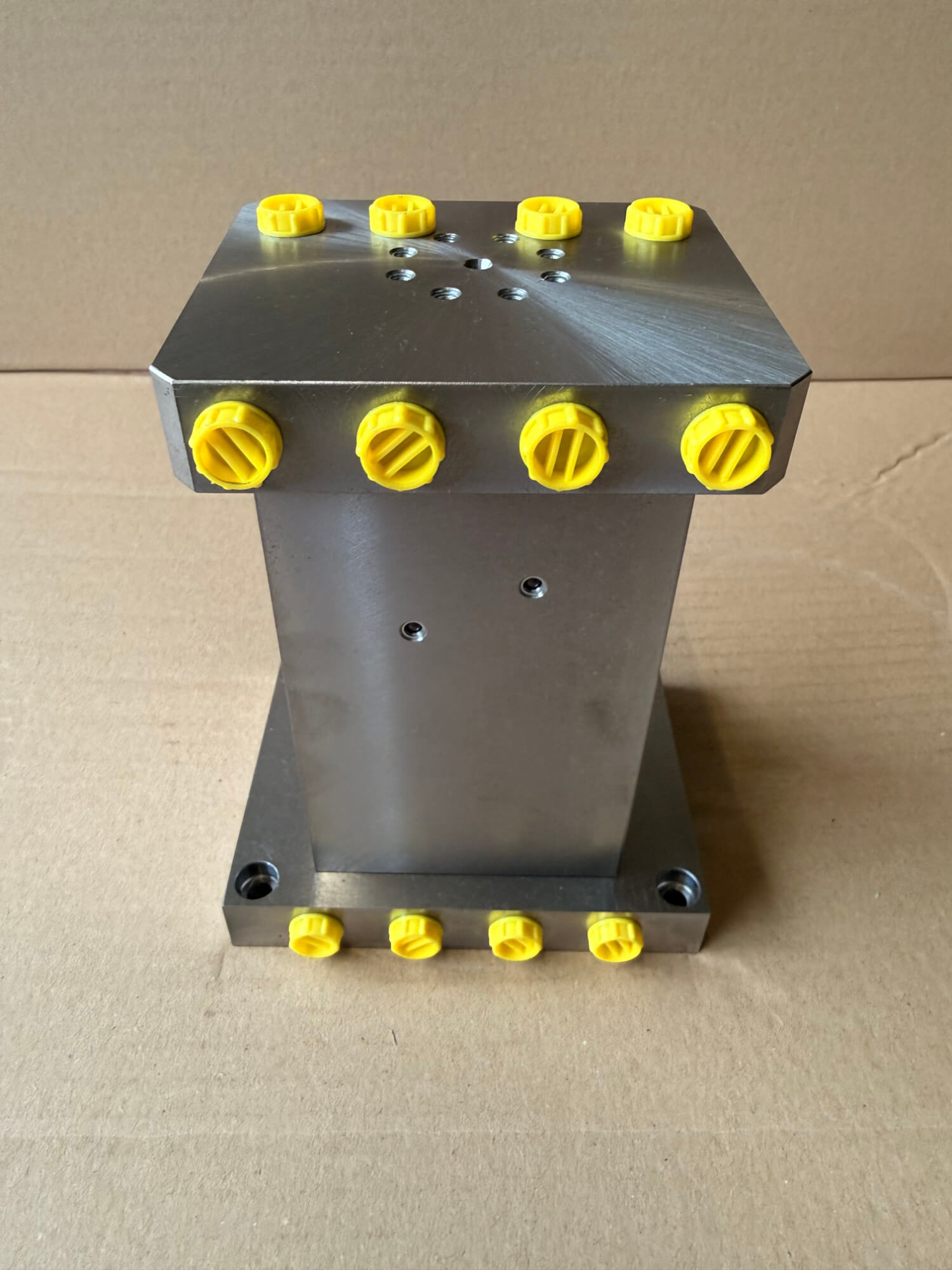

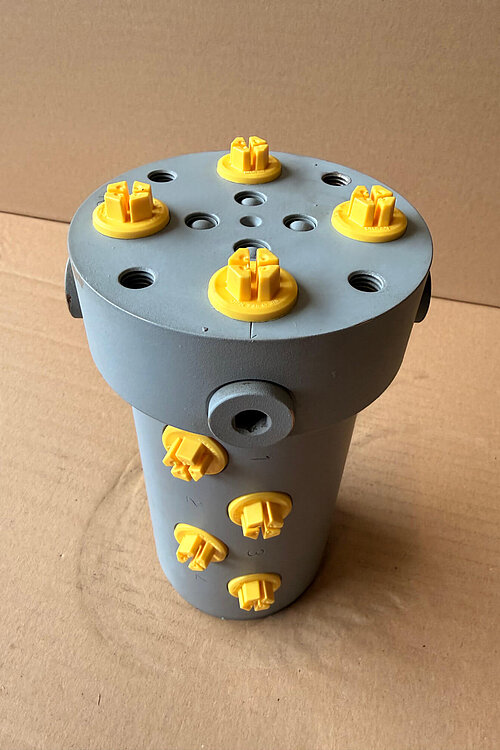

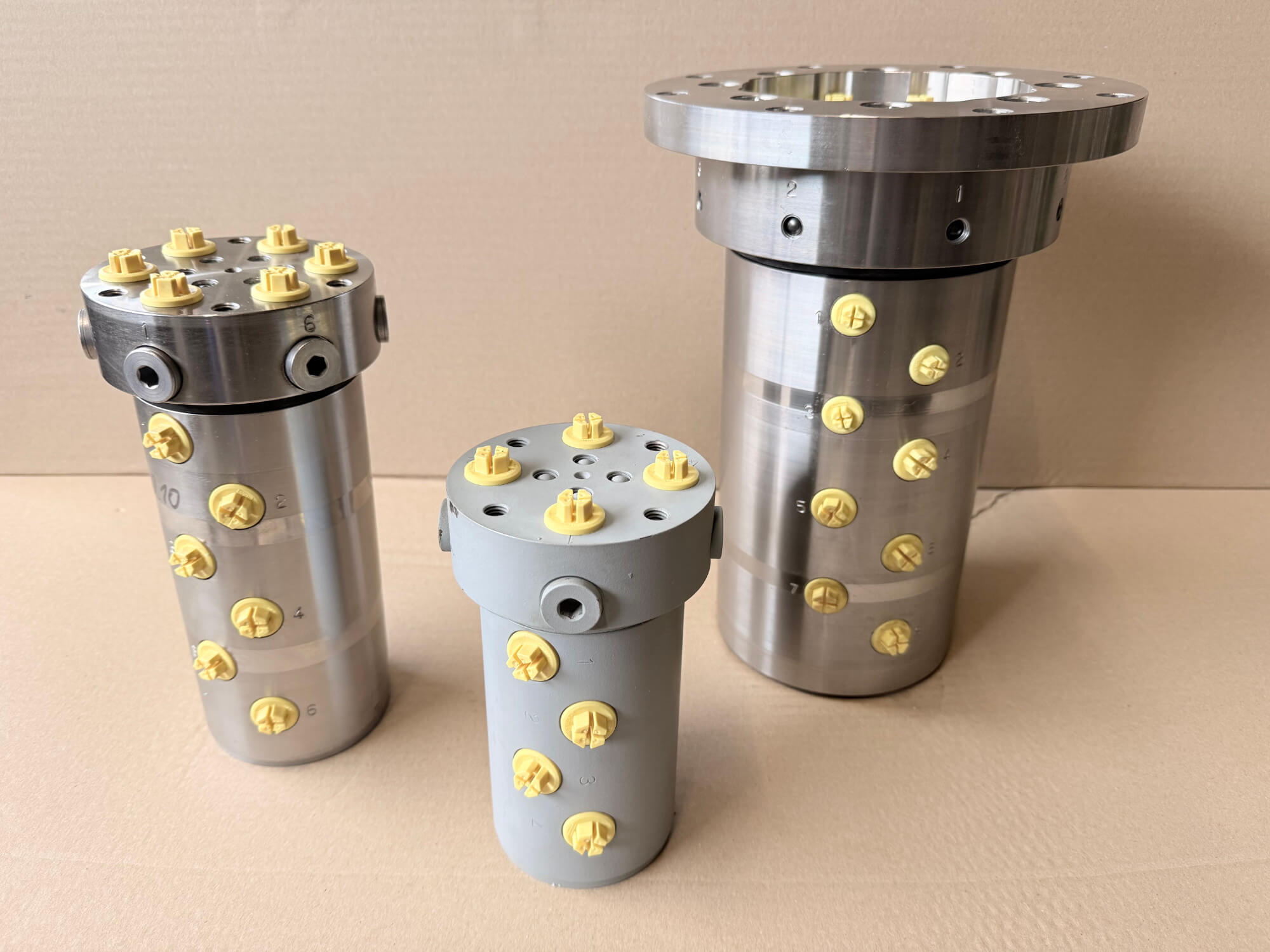

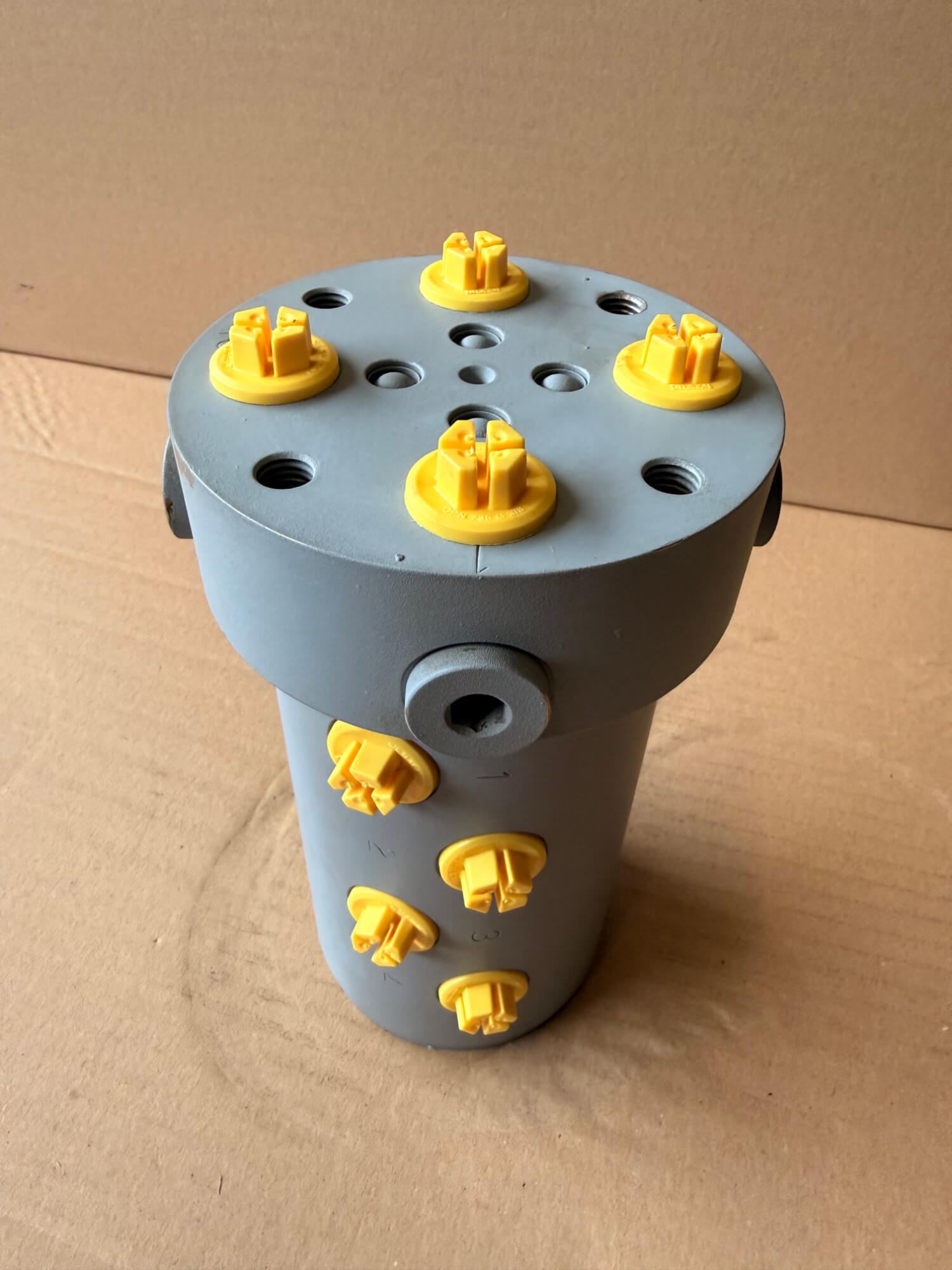

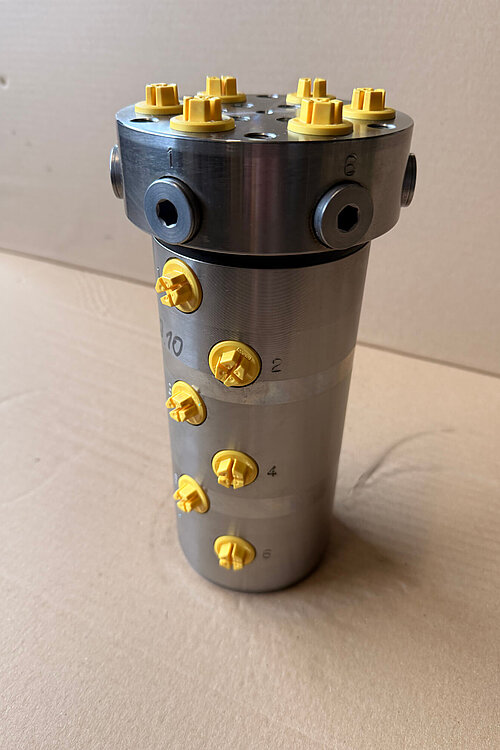

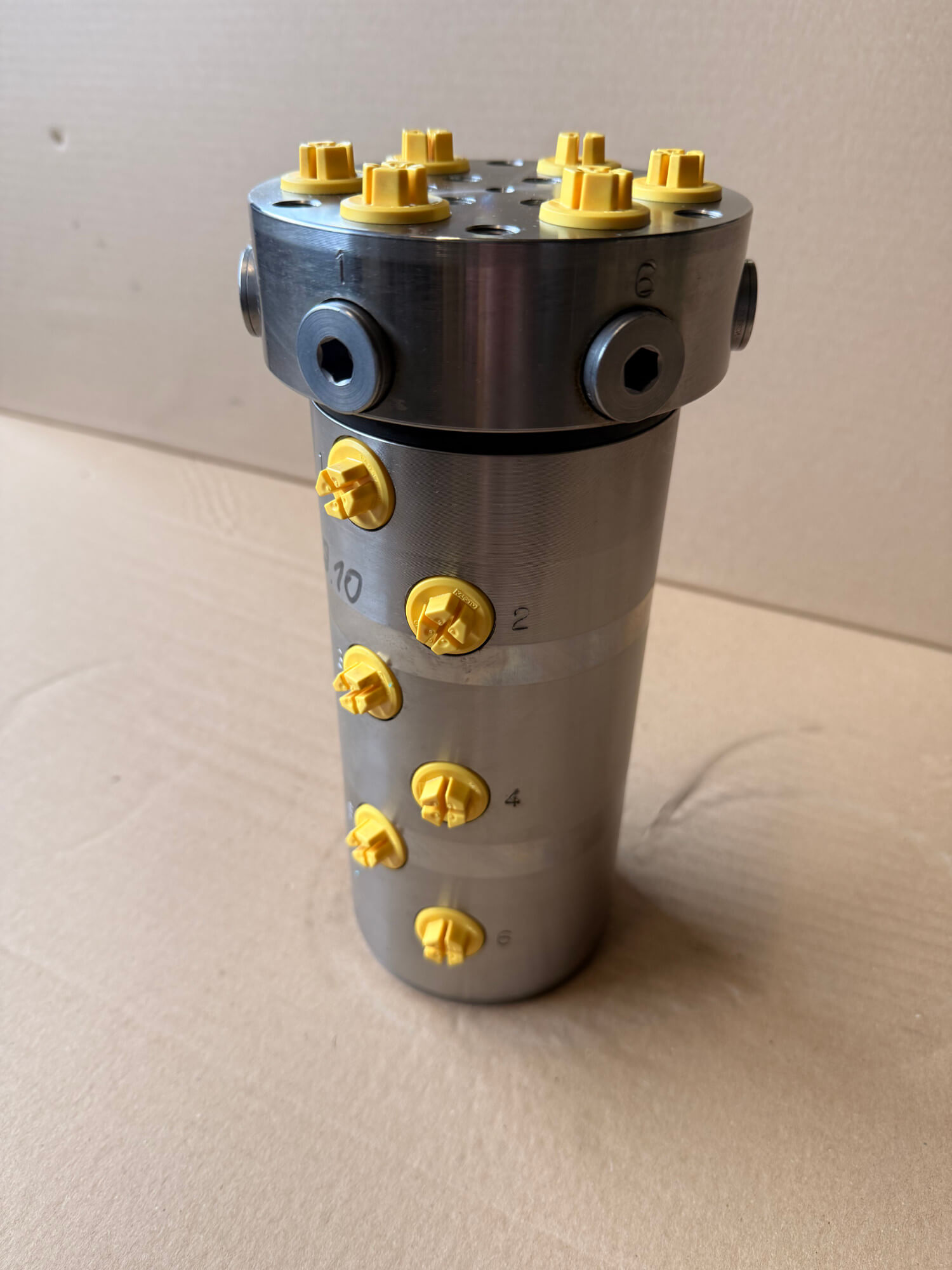

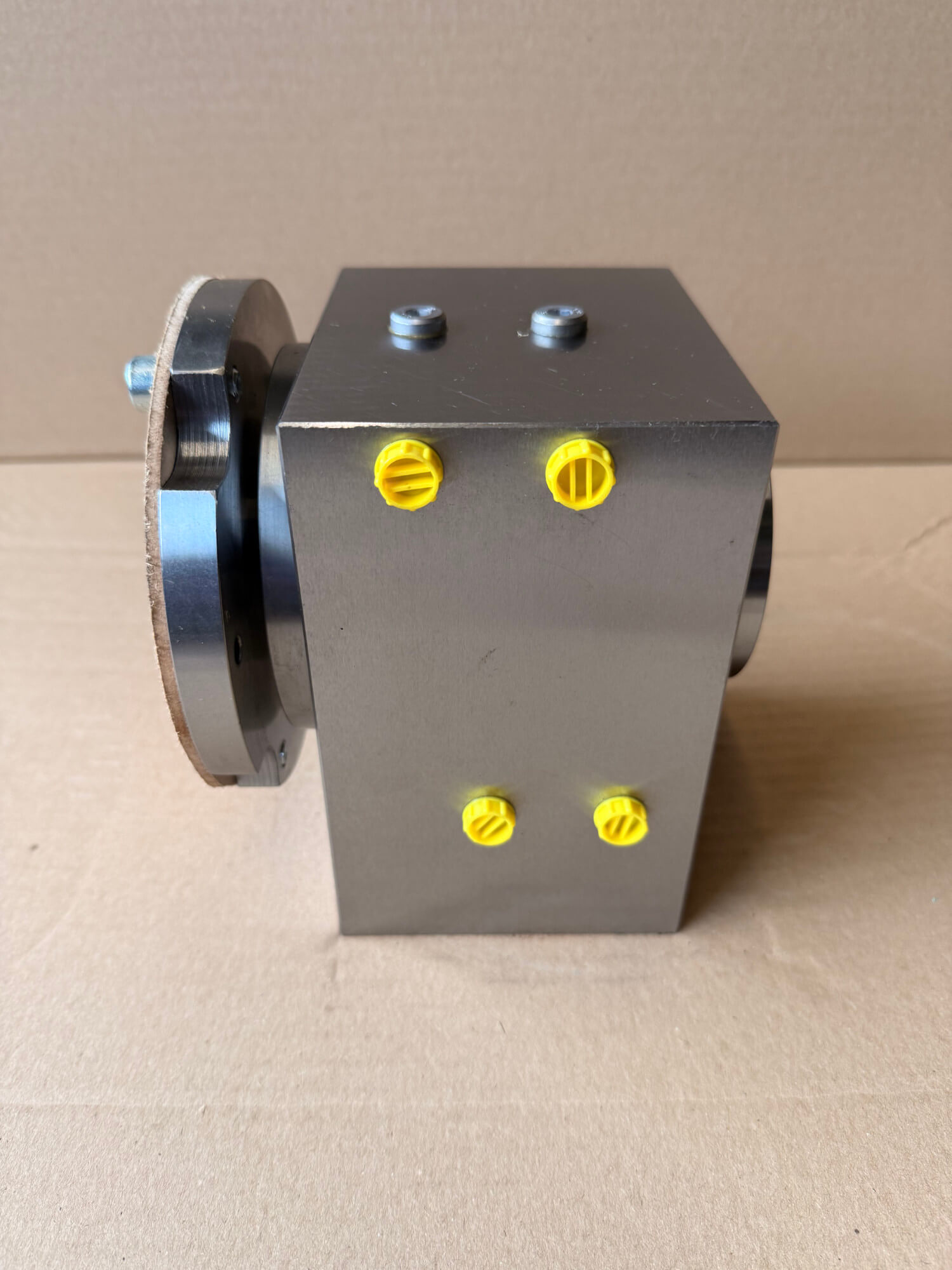

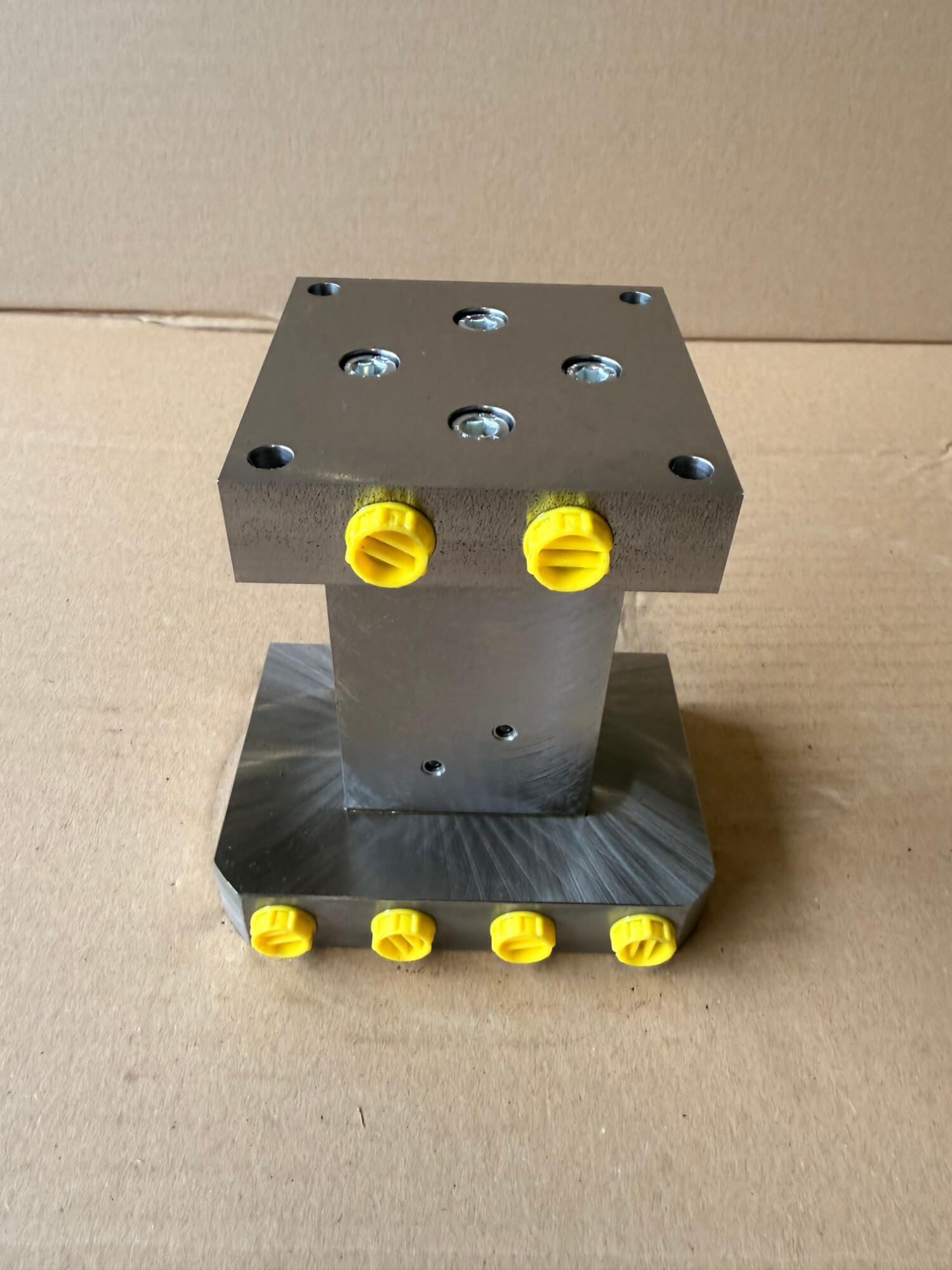

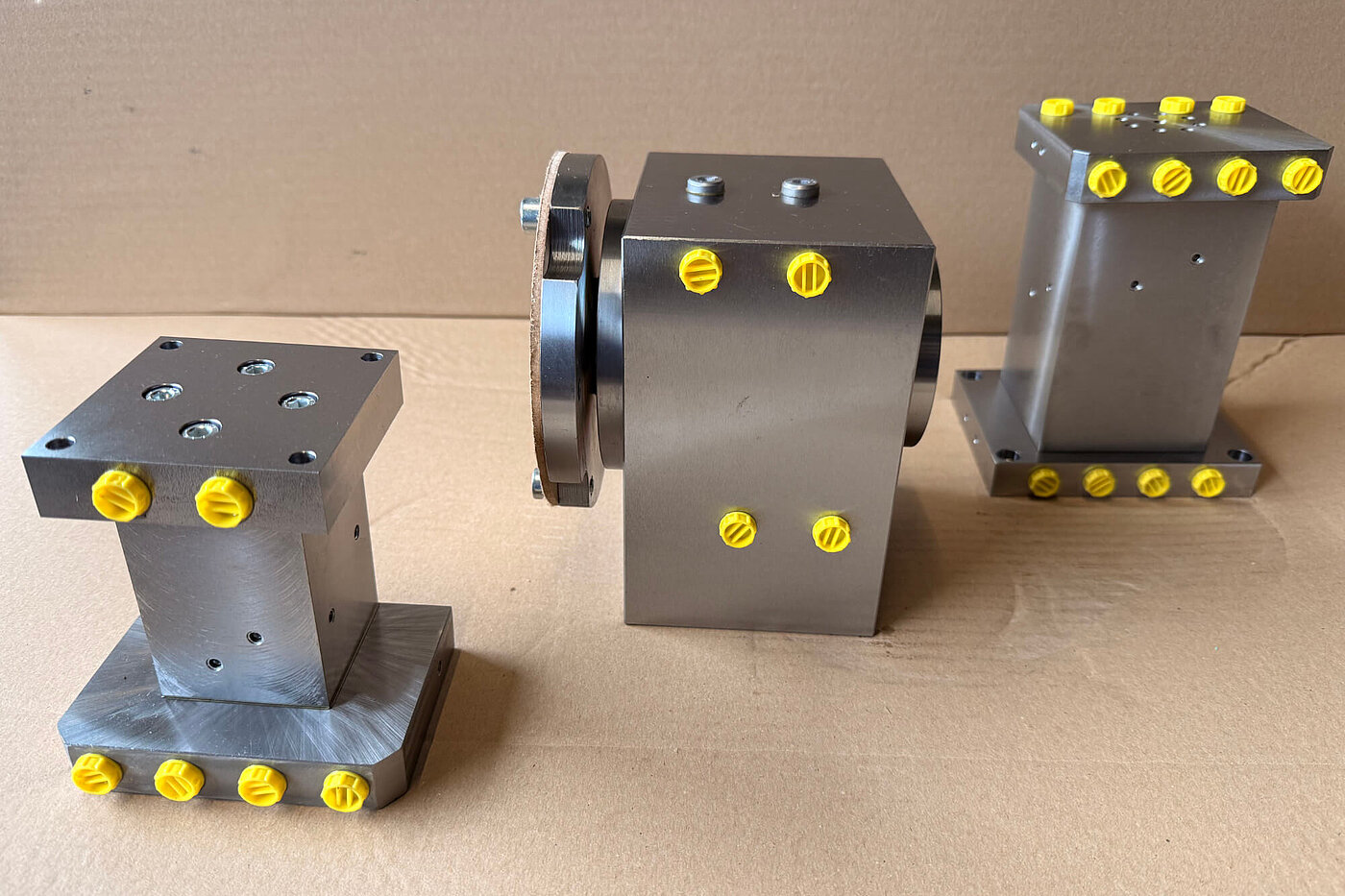

Drehdurchführungen

Baureihe 101 & 102

STETZBERGER Drehdurchführungen werden benötigt, wenn Medien von einem festen auf ein sich drehendes Maschinenteil übertragen werden sollen. Neben dem Serienprogramm an Drehdurchführungen für Hydraulik und Druckluft liefern wir jede Sonderausführung, Sonderkombination verschiedener Medien, ebenso Kombinationen unterschiedlichster Nenndurchmesser und Anschlußarten (Rohrgewinde, SAE-Flansch etc.)

Unsere Drehdurchführungen werden aus ausgewählten Stählen gefertigt. Die Dichtungslaufflächen sind gehärtet und feinstbearbeitet. In Verbindung mit einem speziellen Dichtungswerkstoff ergeben daraus sich geringe Reibverluste und lange Dichtungsstandzeiten. Die Drehdruchführung ist nach außen komplett gedichtet und somit gegen Verschmutzung gesichert.

Jede Drehdurchführung durchläuft nach Ihrer Fertigstellung eine Druck- und Funktionsprüfung. Dabei wird jeder Kanal mit Nenndruck + 25% beaufschlagt und auf Leckage geprüft. Zusätzlich wird die Dreh¬durchführung unter anliegendem Nenndruck bei verschiedenen Drehzahlen getestet. Basis dafür ist ISO 10100. Die Prüfergebnisse werden protokolliert.

Standardbaureihe 101 und 102

Bauart101 ohne freie Mittenbohrung

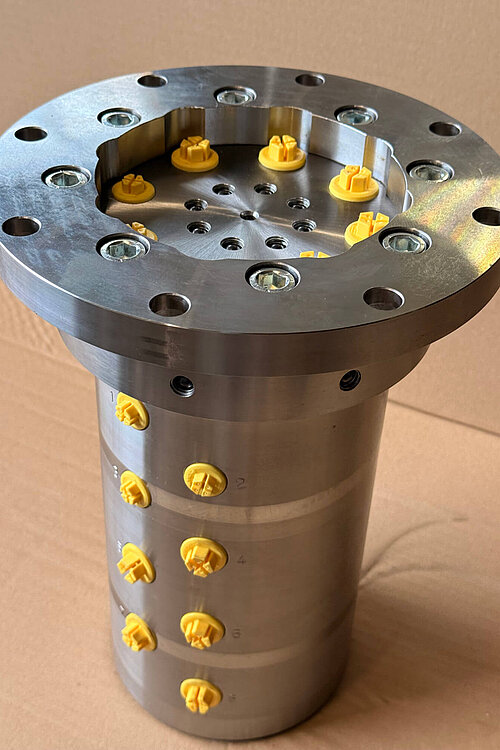

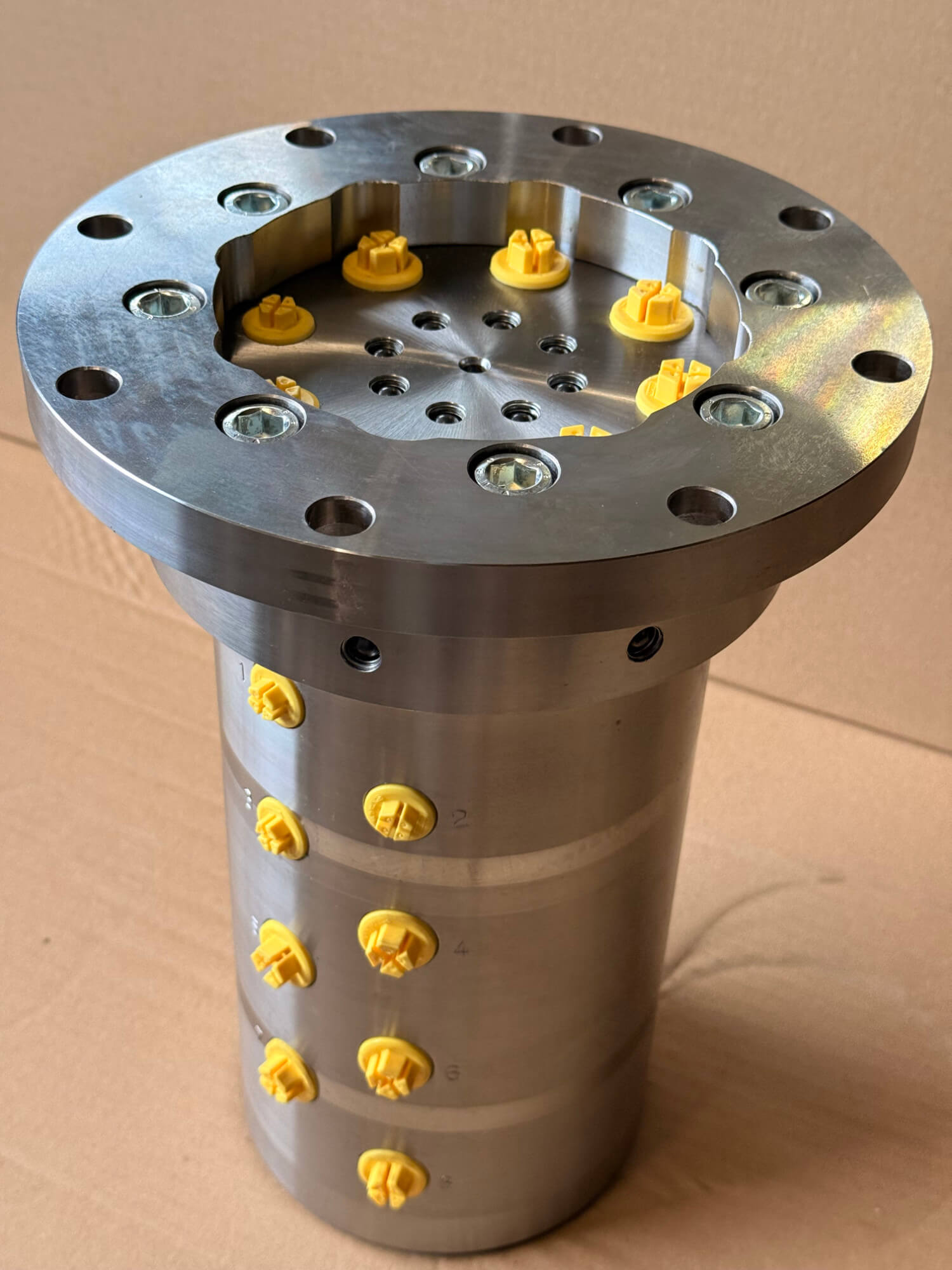

102 mit freiem Durchgang
Betriebsdruck max:630 bar (63 MPa)
Umgebungstemperatur:-30°C - +40°C
Betriebsmittel:Mineralöl HL / HLP nach DIN 51524
Wasser, Druckluft
Betriebsmitteltemperatur:-30°C - +60°C
Drehzahlmax. 50 U/min (abh. vom Einsatzfall)
Prüfung100% Prüfung nach Stetzberger Vorschrift
AnschlussRohrgewinde nach DIN ISO 228

Mögliche Sonderausführungen

Anschlussmetrisches Gewinde nach ISO
Flanschbefestigung nach ISO
Betriebsmittel:Säuren, Laugen, Lacke, Chemikalien
Elektrische Durchgängemehradrig mit Feldbus Durchgang
bis 80 Ampere oder mehr
